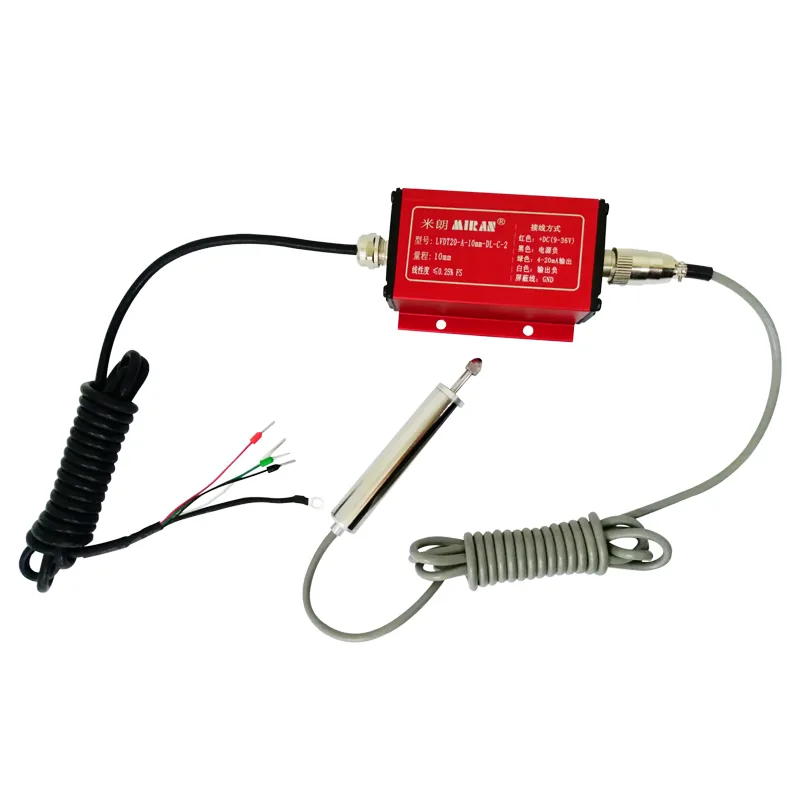

LVDT位移传感器四线制
LVDT位移传感器四线制 · 米朗科技 MIRAN · 可特殊定制

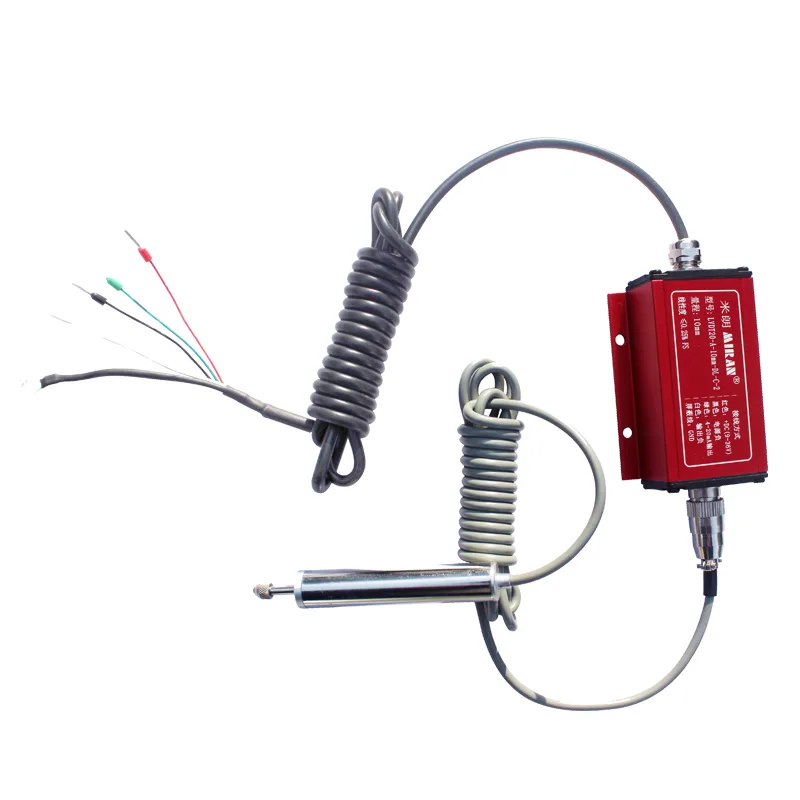

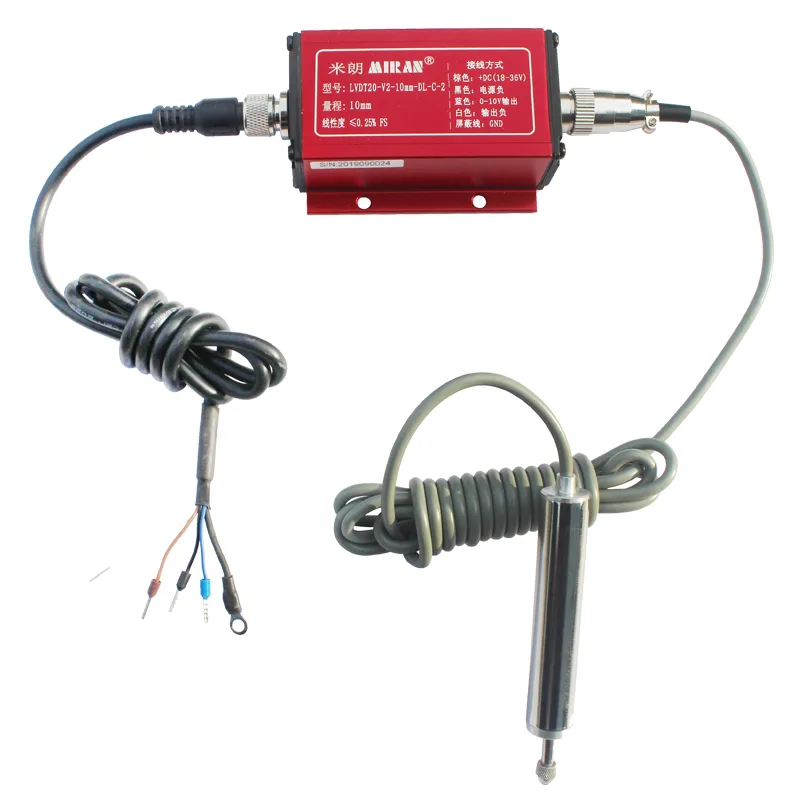

产品多角度展示
详情介绍
一、LVDT位移传感器四线制概述
差动变压器式位移传感器（LVDT）具有精度高，动态特性好，工作可靠，使用方便等特点。适用于质量控制和计量应用中的高精度，高重复性的测量。可广泛应用于航天航空、机械、建筑、纺织、铁路、煤炭、冶金、塑料、化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
LVDT位移传感器四线制采用集成单芯片解决方案，具有出色的性能。LVDT20同量程长度可缩短三分之二，特别适用于安装空间狭小的场合！测头采用高硬度的耐磨材料氮化硅陶瓷，测轴移动部分采用精密导轨。位移传感器外配变送器可输出标准的直流信号，本四线制变送器采用单电源+9～36V DC隔离供电。可输出信号4-20mA，0-5V,0-10V或±5V,±10V等多种信号可供选择。
二、LVDT位移传感器特点
★测笔外径Φ8mm，Φ15mm，Φ20mm可供选择
★探头为氮化硅陶瓷球，耐磨性好
★测量范围由0-100MM ,分辨率高，重复性好
★无滑动触点，使用寿命长
★四线制电源隔离4-20mA电流输出，0-5V、0-10V或±5V、±10V电压输出
三、LVDT位移传感器应用领域
●轴径跳动检测 ●纺织机械检测
●阀门位置检测与控制 ●辊缝间隙测量
●车辆制动装置磨损测量 ●机器人、精密位移测量
●汽车零件在线检测 ●机床及工具定位、液压缸定位
●桥面移位检测 ●地铁地道工程防护
四、性能参数
| 位移量程 | 2.5mm,5mm,10mm,15mm,20mm,25mm,40mm,50mm,100mm |
| 输出信号 | 4～20mA，0～5V, 0～10V,±5V,±10V |
| 分辨率 | ≤0.1um |
| 线性误差 | ≤±0.25%FS |
| 重复误差 | 1um～10um 注：量程越小重复误差越小 |
| 供电电源 | +9～36VDC可选择 |
| 工作电流 | 电流30～80mA |
| 动态特性 | 50Hz |
| 耐受冲击 | 250g/11毫秒 |
| 振动允限 | 10g/2KHZ |
| 激励电压 | 3Vrms |
| 激励频率 | 2.5Khz |
| 温度系数 | 零点≤0.01%/℃ |
| 灵敏度 | ≤0.025%/℃ |
| 工作温度 | -25℃～+85℃ |

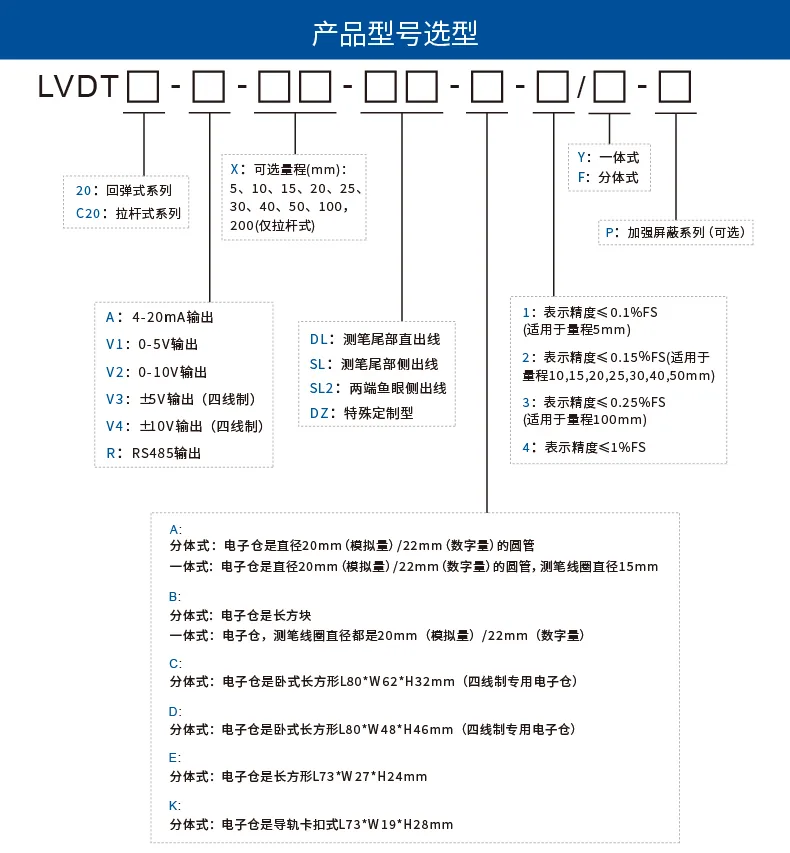

五、选型指导
六、接线方式：
红色---供电电源（+）
黑色---供电电源（-）
绿色---信号输出+
白色---信号输出-
直流稳压电源输出电压值必须在规定的使用范围内

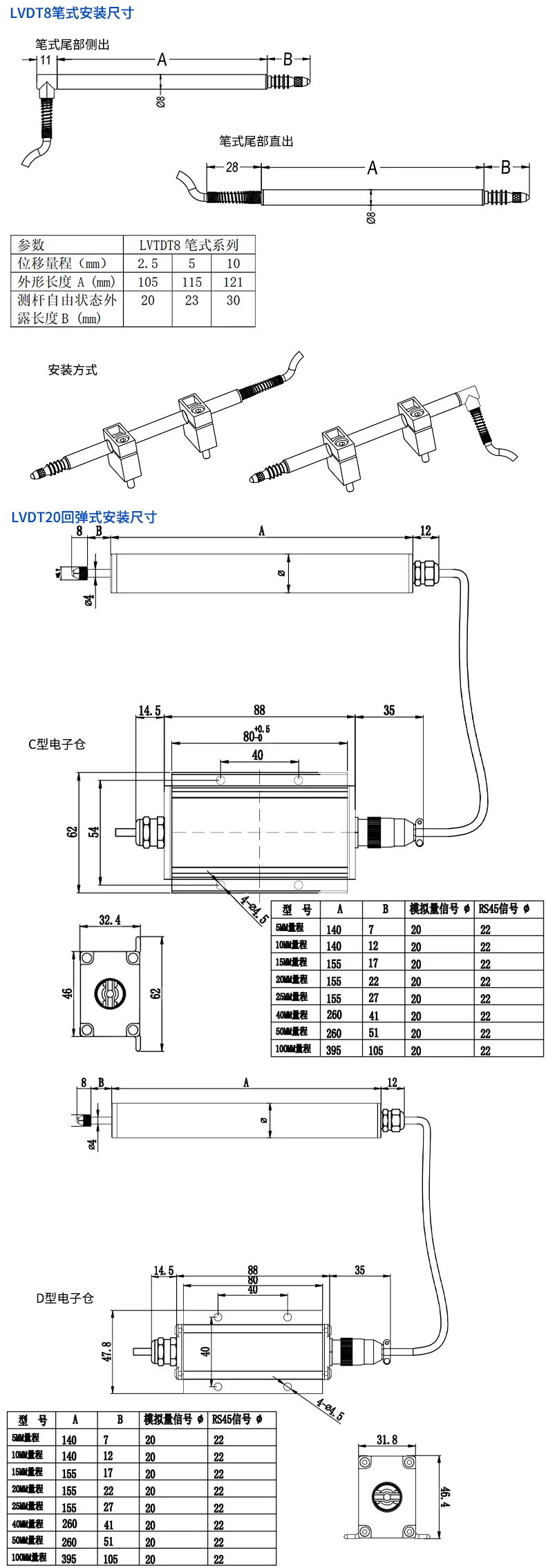

七、安装尺寸：
注意！！！传感器测笔和变送器必须配套（测笔编号与变送器编号一致）使用，禁止随意调换，否则传感器线性精度将严重失真。
