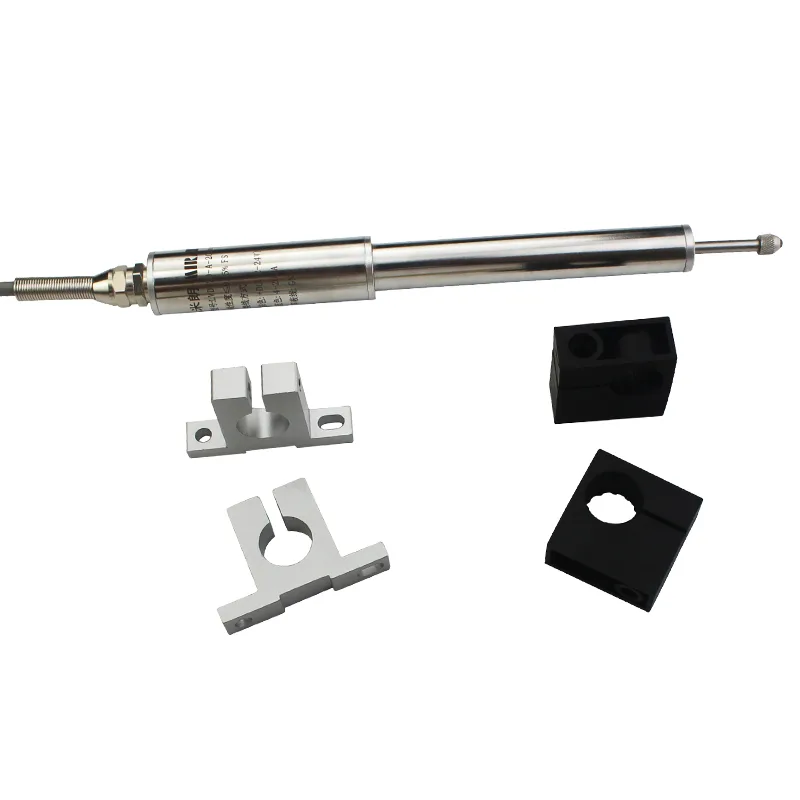

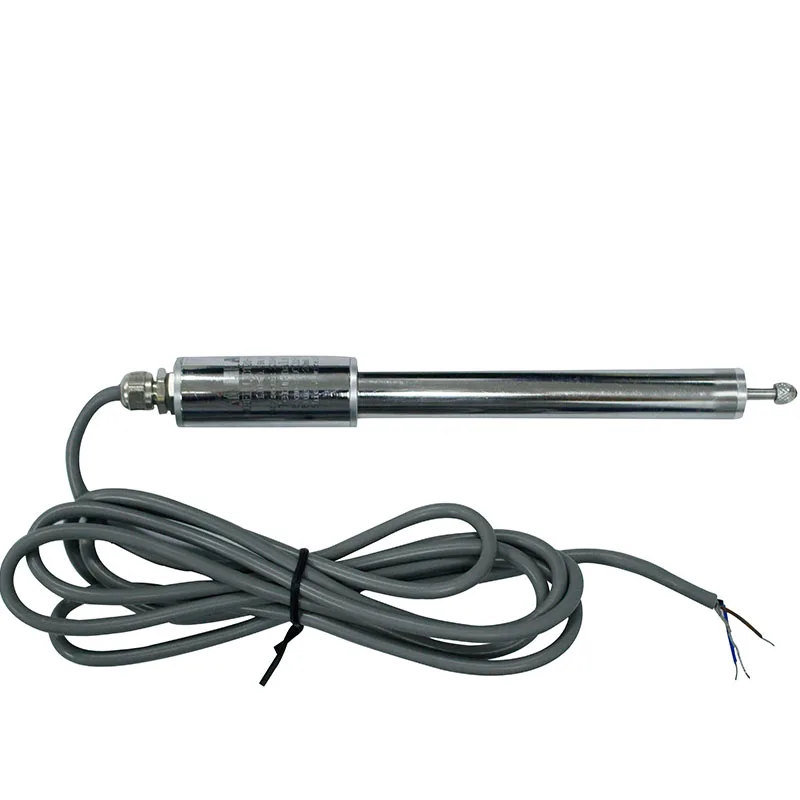

产品多角度展示
详情介绍
LVDT20回弹式位移传感器概述:
差动变压器式位移传感器（LVDT）可广泛应用于裂缝测量监测，桥梁测量监测，航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
直流LVDT具有优良的性能，采用方便的单电源+12～24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作。
LVDT20回弹式位移传感器特点:
1.内置精密直线轴承，重复性好，
2.探头为氮化硅陶瓷球，耐磨性好，
3.无滑动触点，使用寿命长，
4.直流单电源供电，内置高性能信号解调器，
5.二线制4-20mA电流输出，三线制0-5V或0-10V电压输出，四线制RS485数字信号输出。
6.外径Φ20mm,不锈钢304外壳,回弹式（可定制拉杆式），
LVDT20回弹式位移传感器应用领域：
轴径跳动检测，纺织机械检测，阀门位置检测与控制，辊缝间隙测量，车辆制动装置磨损测量，机器人、精密位移测量，汽车零件在线检测，机床及工具定位、液压缸定位，桥面移位检测，地铁地道工程防护。
LVDT20回弹式位移传感器性能参数：
| 位移量程 | 5mm,10mm,20mm,25mm,40mm,50mm,100mm |
| 输出信号 | 0～5V, 0～10V,4～20mA，RS485 |
| 分辨率 | ≤0.2μm(最高） 数字式输出是16bit |
| 线性误差 | ≤±0.25%FS |
| 重复误差 | 可达1μm～10μm |
| 供电电源 | +12～24V DC |
| 工作电流 | 电压输出型电流＜10mA 二线制4-20mA电流输出型电流3.8～24mA RS485输出型电流15～40mA |
| 动态特性 | 拉杆式50Hz，回弹式20Hz |
| 耐受冲击 | 250g/11毫秒 |
| 振动允限 | 10g/2KHZ |
| 激励电压 | 3Vrms |
| 激励频率 | 5KHZ |
| 温度系数 | 零点≤0.01%/℃ |
| 灵敏度 | ≤0.025%/℃ |
| 工作温度 | -25℃～+85℃ |

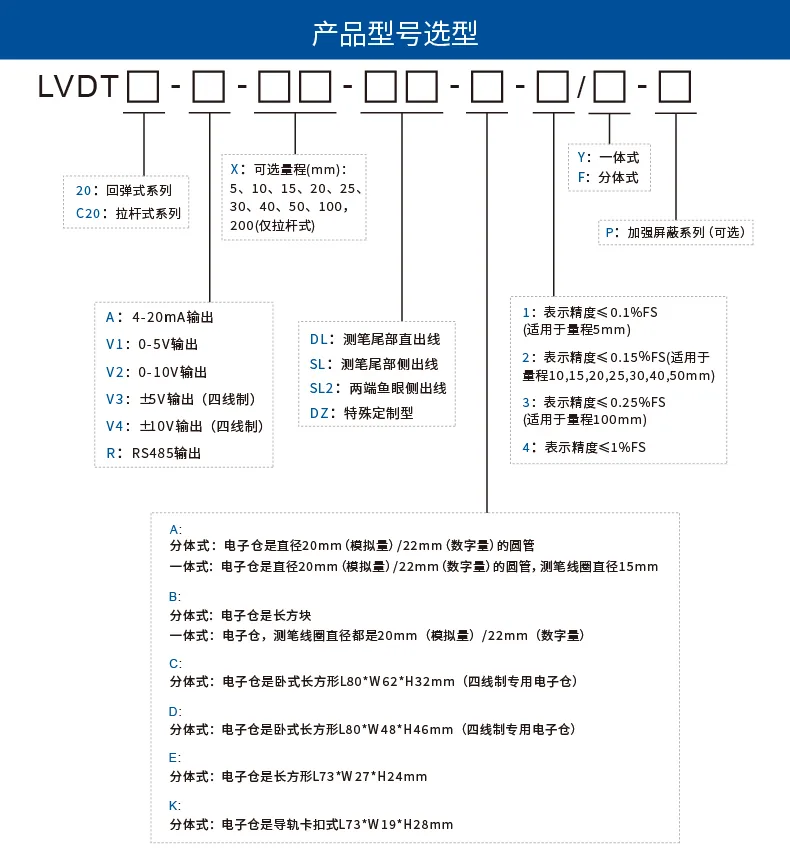

LVDT20回弹式位移传感器选型指导：
LVDT20回弹式位移传感器接线方法：
直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2. 电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B

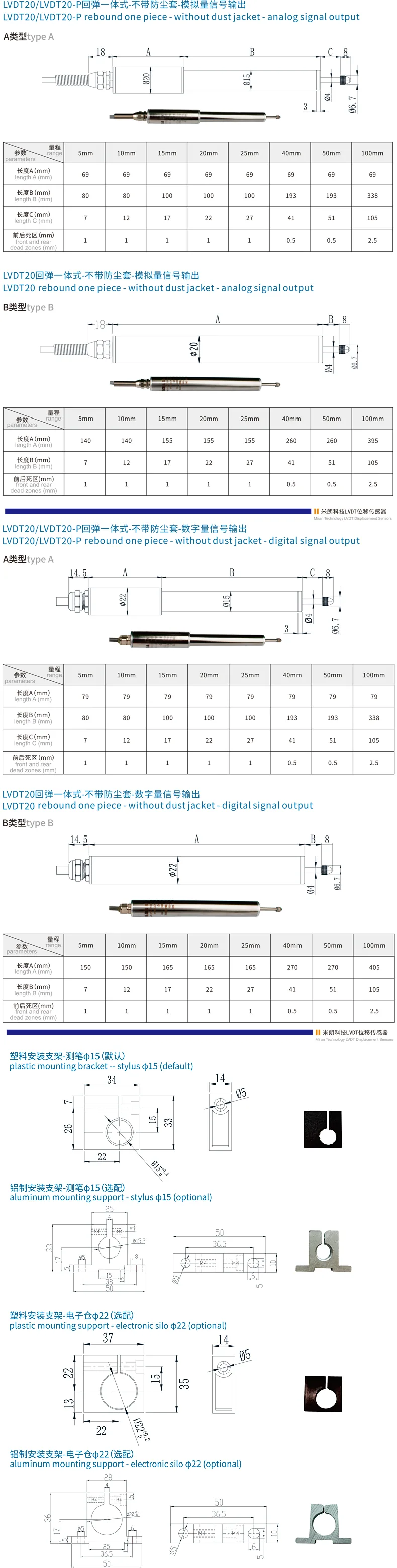

LVDT20回弹式位移传感器机械安装尺寸：
