防水磁感应多圈角度位移传感器
防水磁感应多圈角度位移传感... · 米朗科技 MIRAN · 可特殊定制

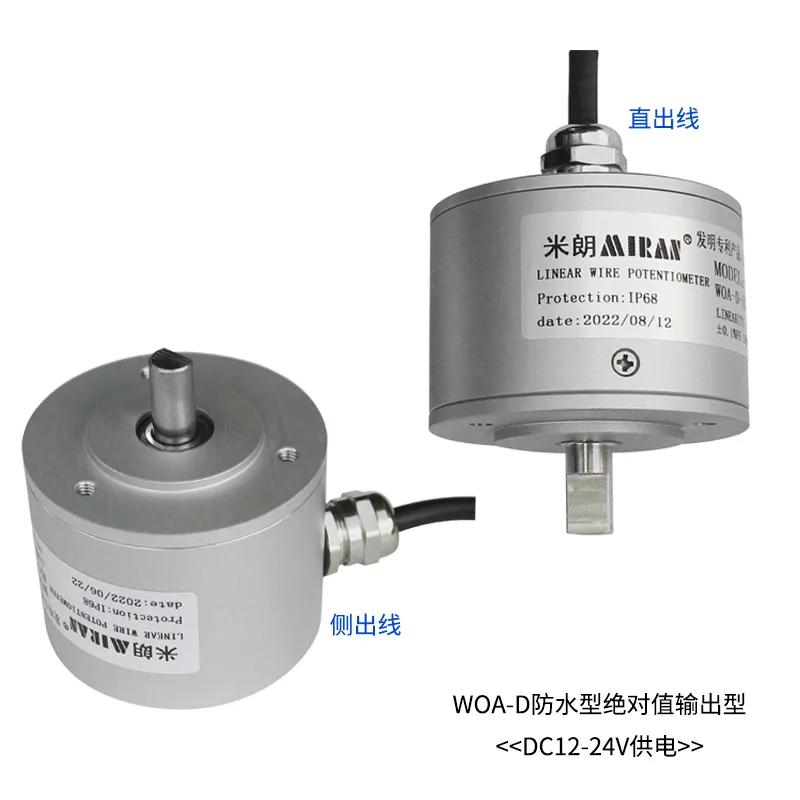

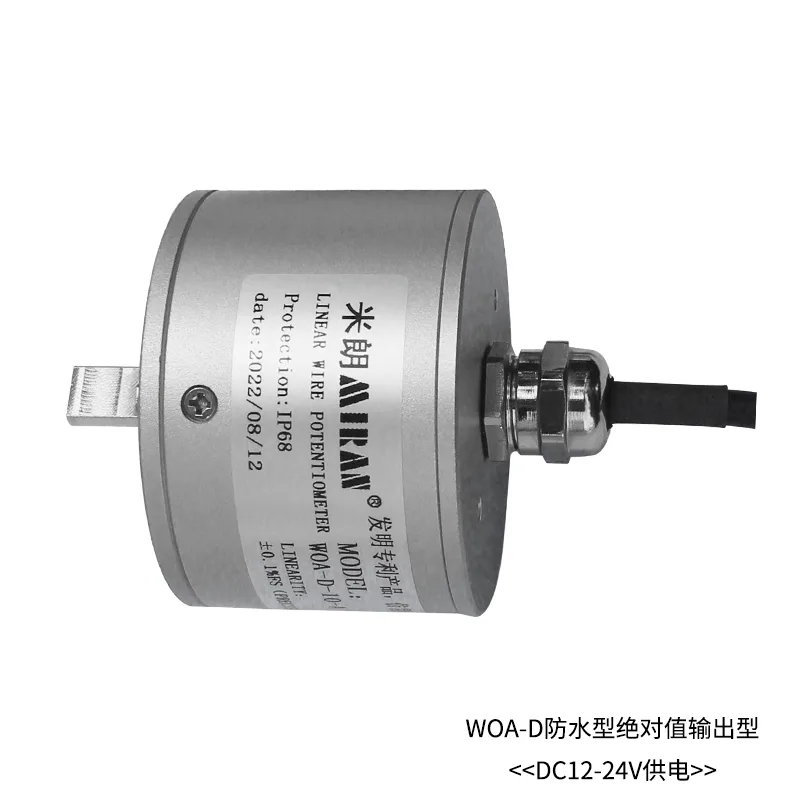

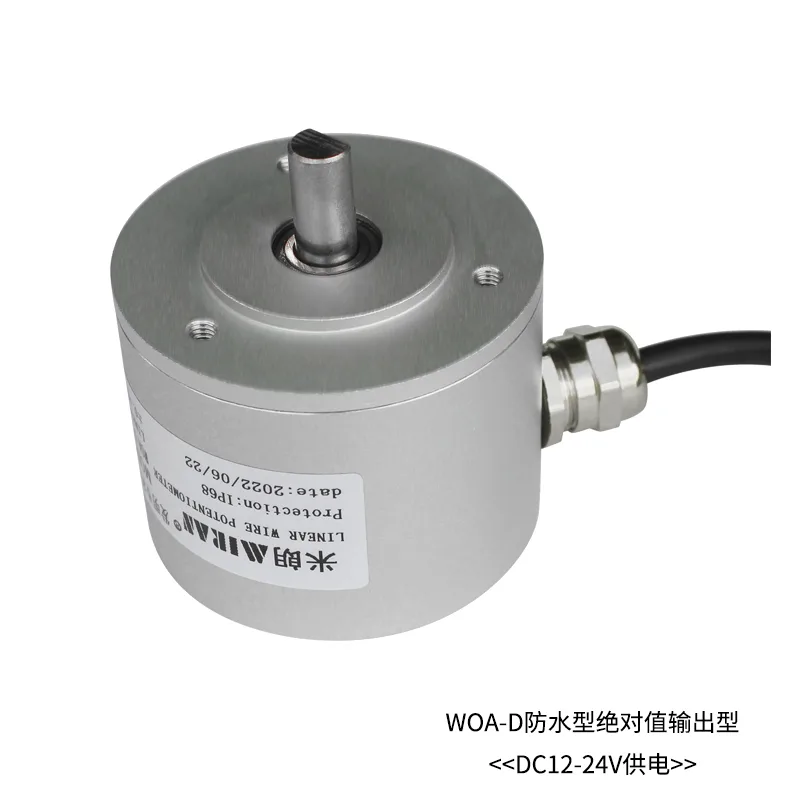

产品多角度展示
详情介绍
一、防水型磁感应多圈角度位移传感器产品概述
W WOA-D系列防水型磁感应编码器为测量电机旋转位置的内部非接触式绝对 值编码器，产品为米朗科技自主研发的磁感应多圈传感器，并加入信号调理及算法，计算 绝对角度，可在水下长期正常工作。
二、防水型磁感应多圈角度位移传感器产品特性
● 信号输出：RS485半双工通信，4-20mA，0-5V，0-10V
● 支持（max）转速600rmp
● 体积小
● 抗污染能力强
● 绝对 值输出，数据掉电记忆
● 防护等级IP68，可在水下长期正常工作
三、防水型磁感应多圈角度位移传感器应用领域
● 伺服控制系统
● 机器手臂
● 位置测量
● 工业自动化控制
● 直流电机
四、防水型磁感应多圈角度传感器电气技术规格
| 技术规格 | 参数《防水型磁感应绝对输出型》 | |
| 模拟输出 | 数字输出 | |
| 输出信号 | 0～5V/0～10V/4～20mA | RS485 |
| 电源电压 | +12～24VDC | +12～24VDC |
| 分辨率 | 0.09° | 0.09° |
| 可标定圈数范围 | 1～40圈 | 1～4080圈 |
| 线性精度 | ≤0.2%F.S. | ≤0.2%F.S. |
| 旋转方向 | 顺时针/逆时针 | |
| 允许旋转速度 | ≤600rpm | |
| 响应频率 | 100Hz | |
| 防护等级 | IP68 | |
| 工作环境温度 | -10℃～60℃（低温状态下，需保持无结晶状态） |
注：电源打开后因内部电路的初期化，请在上电50msec后，再输入命令。每次断电与上电保持间隔大于10秒。

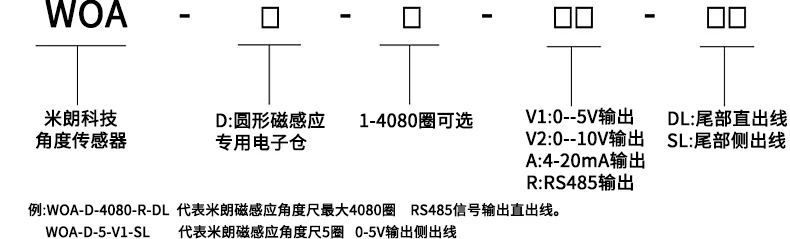

五、防水型磁感应多圈角度传感器选型指导：
六、防水型磁感应多圈角度传感器接线方式：
| 电流型 | 电压型 | RS485 | |
| 红色线 | 电源正DC12V～DC24V | 电源正 DC12V～DC24V | 电源正DC12V～DC24V |
| 黑色线 | 电源负 0V | 电源负 0V | 电源负 0V |
| 黄色/绿色线 | 输出 4-20mA | 输出 0-5V,0-10V | RS485 A+ |
| 白色线 | 空 | 空 | RS485 B- |
| 屏蔽线 | 接大地 GND | 接大地 GND | 接大地 GND |
