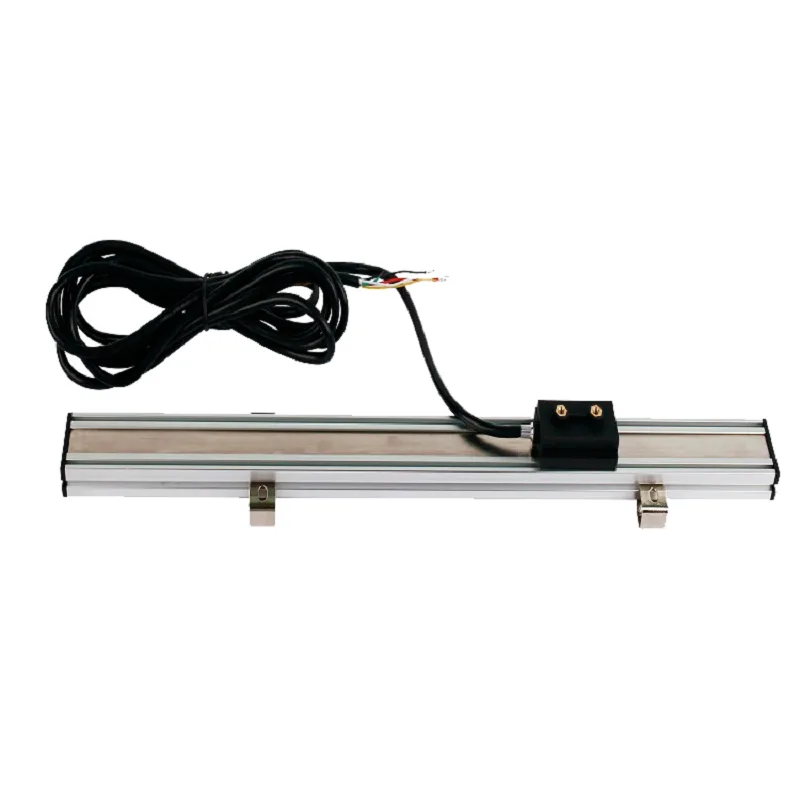

MSK滑块式磁栅尺
MSK滑块式磁栅尺 · 米朗科技 MIRAN · 可特殊定制

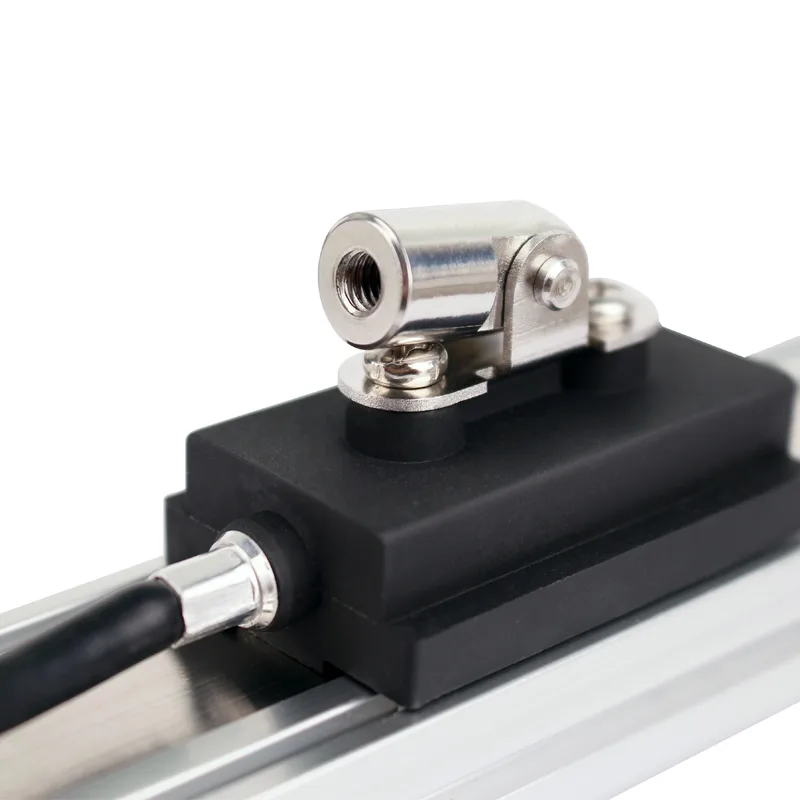

产品多角度展示
详情介绍
一、MSK滑块式磁栅尺概述：
本产品是滑块式磁栅测量系统，滑块式磁栅尺是根据磁感应的原理进行工作。当读磁头在磁尺的磁场空间中做直线运动时，读磁头会根据运动的相关位移量实时的输出符合标准的位置脉冲。 本产品主要用于木工、石材加工、锯切、金属切削、纺织、印刷、包装、塑料加工、自动化系统、切割设备、电子组装设备、测量/检测设备等。
二、MSK滑块式磁栅尺特点：
非接触、高速测量。
高分辨率。 极强的抗污和抗油能力。 简易的安装方式。 极好的经济性。
三、MSK滑块式磁栅尺技术规格：
| 分辨率 | 5μm |
| 工作电压 | 5 ~ 30V DC |
| 输出信号 | A / B / Z |
| 精度指标(20℃) | ±50μm/m |
| 重复精度 | Max. ±1个单位分辨率（单方向） |
| 测量长度 | 用户指定（无限制） |
| 安装间隙 | Max. 2.5mm |
| 移动速度 | Max. 25m/s |
| 空载电流 | Max. 30mA |
| 输出电流 | Max. 50mA（每路信号） |
| 工作温度 | -20℃ ~ +85℃ |
| 保护等级 | IP68（IEC60529:2001） |
| 线胀系数 | ~ 17 × 10-6/K |
| 频率 | 1.25MHZ |
| AB信号1mm脉冲个数 | 50个（每0.02mm,1个脉冲） |
| Z信号每5mm脉冲个数 | 1个 |
| 抗干扰(EMC) | Electrostatic discharge(ESD: EN61000-4-2)；Radio-frequency(EN61000-4-3, EN61000-4-6)； Electrical fast transient(EFT: EN61000-4-4)； Surge(EN61000-4-5)； Power frequency magnetic field(EN61000-4-8)； |
磁栅尺分辨率：磁栅尺的分辨率就是一个脉冲的间隔，也就是栅距(磁间距),磁栅尺内部都有分频电路，我们看到的都是经过4倍频之后的数据。比如说我们的栅距是20μ，内部有5倍的分频电路，再4倍频之后，你得到的精度就是1微米。

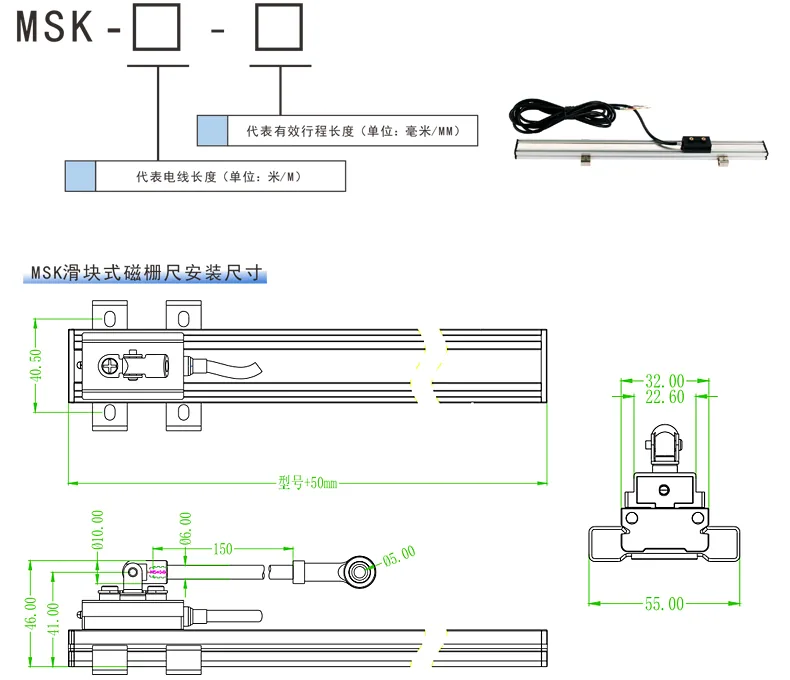

四、MSK滑块式磁栅尺选型及安装尺寸：

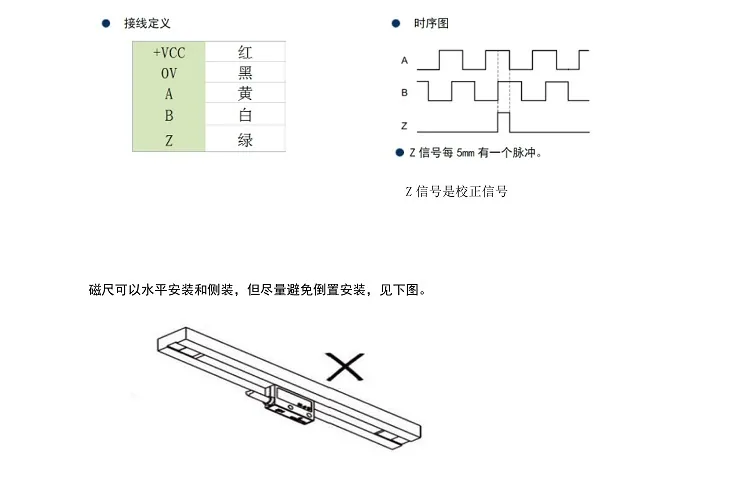

五、MSK滑块式磁栅尺信号输出：
