LVDTC36阀芯位移传感器
LVDTC36阀芯位移传感器 · 米朗科技 MIRAN · 可特殊定制

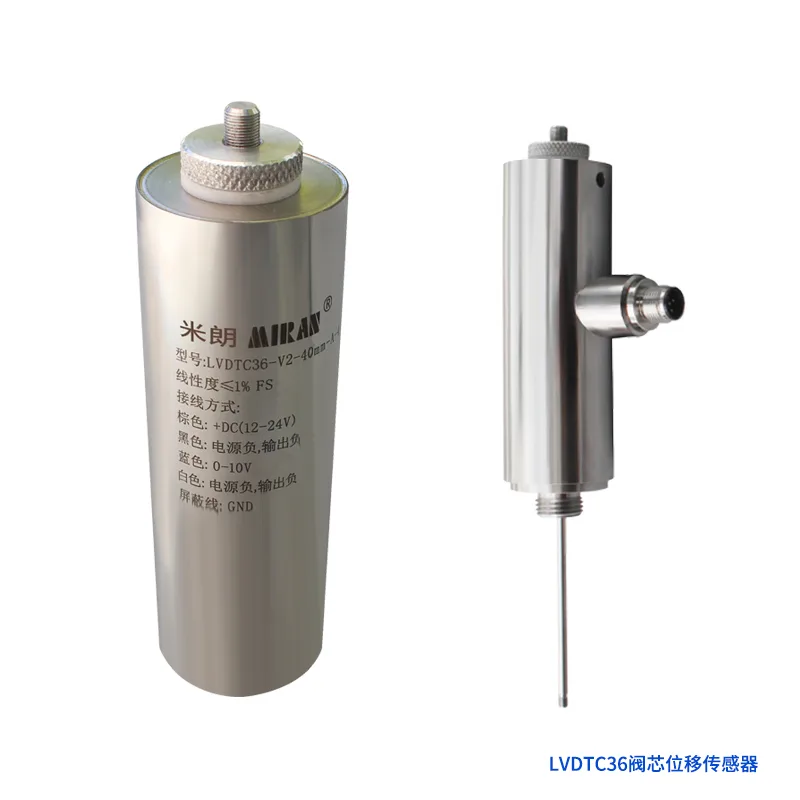

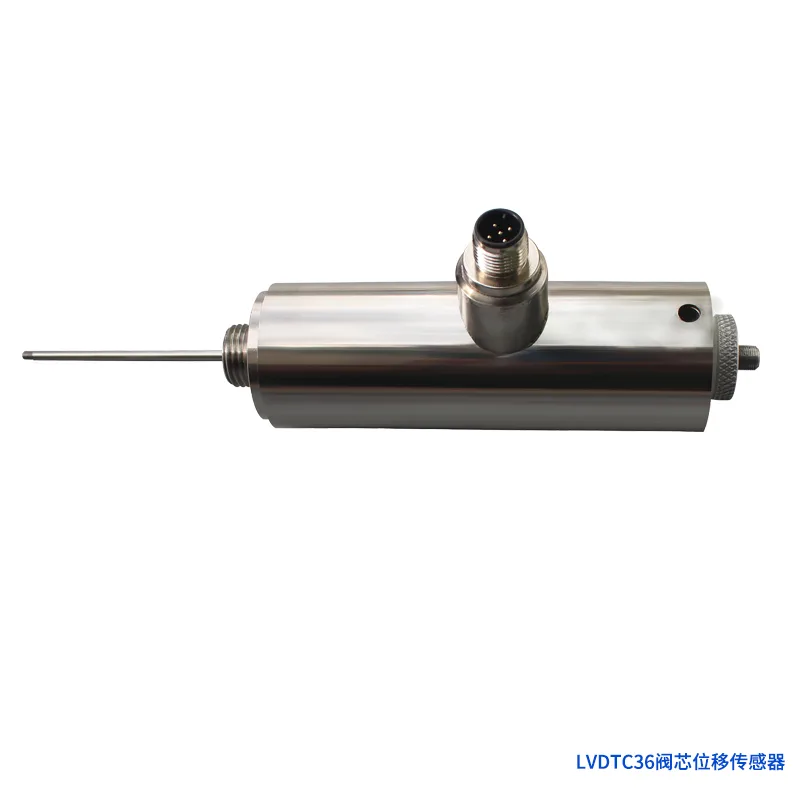

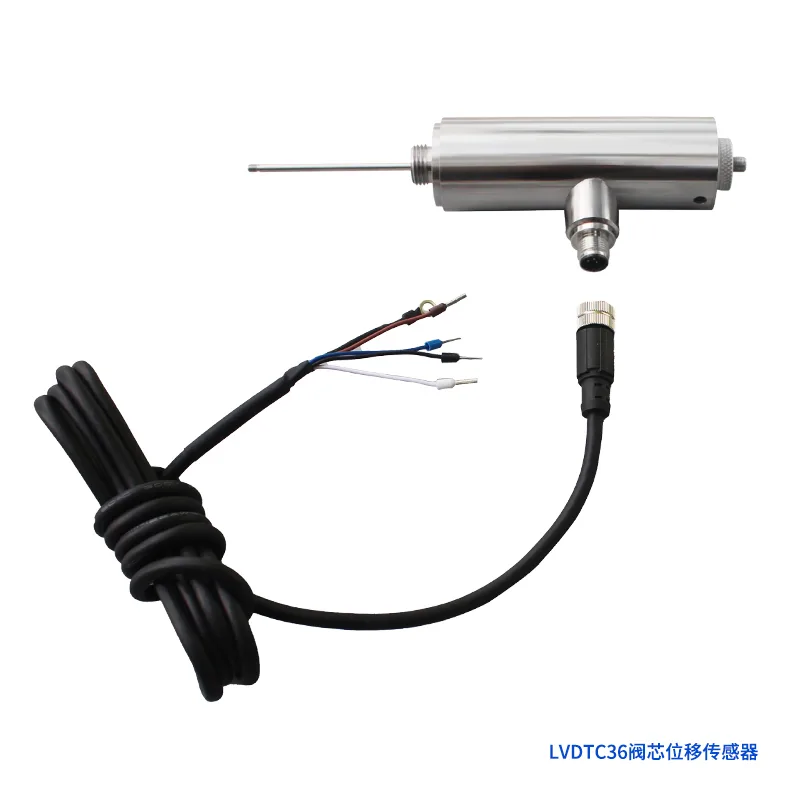

产品多角度展示
详情介绍
一、概述：
LVDTC36阀芯位移传感器采用差动变压器原理进行测量，直流LVDT具有优良的性能，采用方便的单电源+12～28V DC供电，电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的电压0-5V、0-10V，电流4-20mA以及RS485数字信号，可以承受35Mpa高压。广泛应用于液压控制领域,比例阀,伺服阀,换向阀,微距伺服油缸等。
二、特点：
● 耐高压，可承受 35MPa
● 非接触测量原理
● 防油、防水；高度集成，体积小，使用更方便
● 信号输出：二线制电流4-20mA，三线制电压0-5V、0-10V，四线制RS485数字信号
三、技术参数：
| LVDTC36-40mm | |
| 位移量程 | 0-40mm |
| 输出信号 | 0～5V,0～10V,4～20mA，RS485 |
| 分辩率 | 0～10V,4～20mA 为1um ； 0～5V 为2um；RS485为16bit |
| 线性误差 | ≤1% |
| 重复误差 | 可达1um |
| 供电电源 | 12～28V DC |
| 工作电流 | 3.9～22mA |
| 动态特性 | 50Hz |
| 激励电压 | 3Vrms |
| 激励频率 | 5KHZ |
| 温度系数 | 零点≤0.01%/℃ |
| 耐压 | 35Mpa |
| 零点校准 | 机械式调零范围2mm |
| 工作温度 | -25℃～+85℃ |
四、接线方式：
| 棕色 | 黑色 | 蓝色 | 白色 | 屏蔽线 | |
| 三线制 电压 | 12～28V DC | 0V或信号负 | 0～5V, 0～10V | 0V或信号负 | 接大地 |
| 二线制 电流 | 12～28V DC | NC | 4～20mA | NC | 接大地 |
| 四线制 RS485 | 12～28V DC | 0V | 信号A+ | 信号B- | 接大地 |

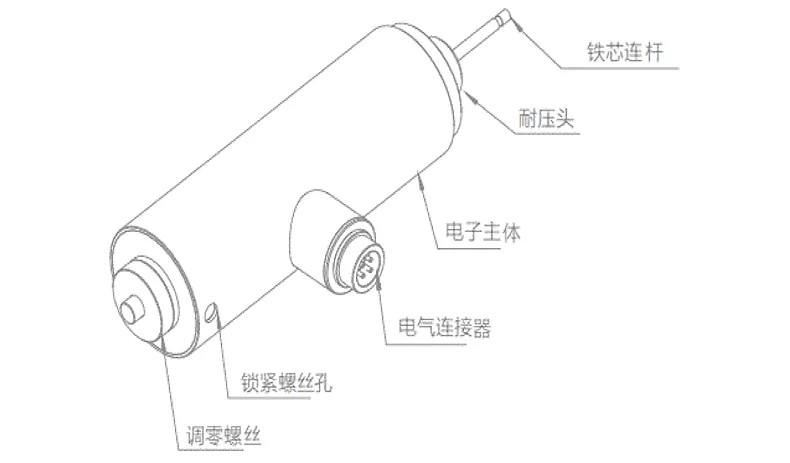

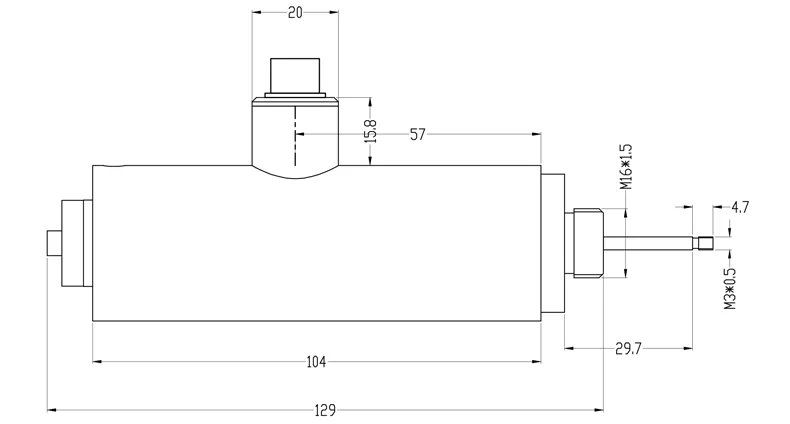

五、安装尺寸：
六、使用说明：
1、把铁芯连杆上入阀芯并锁紧螺丝。
2、将耐压管套住铁芯连杆并上入阀块锁紧螺丝。
3、将传感器主体部分套在耐压管上，安装上调零螺丝。
4、 插上连接线并给传感器供电24V,使传感器正常工作，可以接入电压表或者电流表对输出信号进行监测，旋动调零螺丝，移动传感器内部线圈在耐压管上的位置，一般以量程的一半做为安装的测试起点，即此时电压表，电流表读数如果是0-5V输出则为2.5V,如果是0-10V则为5V，如果是4-20mA则为12mA。
5、此时拧紧锁紧螺丝，锁紧耐压管，固定传感器位置，安装完成。
注：传感器默认测杆往里压进去的时候数据变大，如果需要需要反方向变大需要提前通知。
