LVDTC20拉杆分离式位移传感器
LVDTC20拉杆分离式位移传感器 · 米朗科技 MIRAN · 可特殊定制

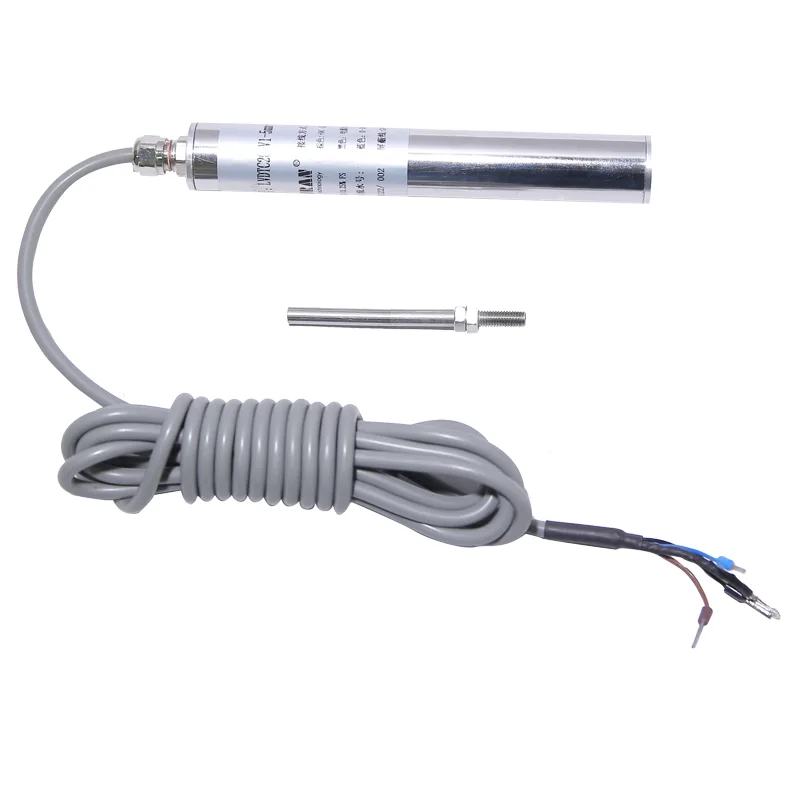

产品多角度展示
详情介绍
LVDTC20拉杆分离式位移传感器概述：
差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济 各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
直流LVDT具有优良的性能，采用方便的单电源12--24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0-5V、0-10V或4-20mA输出。
LVDTC20拉杆分离式位移传感器特点：
★外径Φ20mm，不锈钢304外壳，分体式无滑动触点，使用寿命长
★直流单电源供电，内置高性能信号解调器
★二线电流输出4-20mA输出，三线制电压输出0-5V或0-10V，四线制数字信号RS485
LVDTC20拉杆分离式位移传感器应用领域：
●轴径跳动检测 ●纺织机械检测
●阀门位置检测与控制 ●辊缝间隙测量
●车辆制动装置磨损测量 ●机器人、精密位移测量
●汽车零件在线检测 ●机床及工具定位、液压缸定位
●桥面移位检测 ●地铁地道工程防护
LVDTC20拉杆分离式位移传感器技术参数：
| 位移量程 | 5mm,10mm,15mm，20mm，25mm,40mm,50mm |
| 输出信号 | 0～5V, 0～10V,4～20mA，RS485 |
| 分辨率 | ≤0.2um， 数字式输出是16bit |
| 线性误差 | ≤±0.25%FS |
| 重复误差 | 最高可达1um |
| 供电电源 | +12～24V DC |
| 工作电流 | 4～50mA |
| 动态特性 | 50Hz |
| 耐受冲击 | 250g/11毫秒 |
| 温度系数 | 零点≤0.01%/℃ |
| 灵敏度 | ≤0.025%/℃ |
| 工作温度 | -25℃～+85℃ |

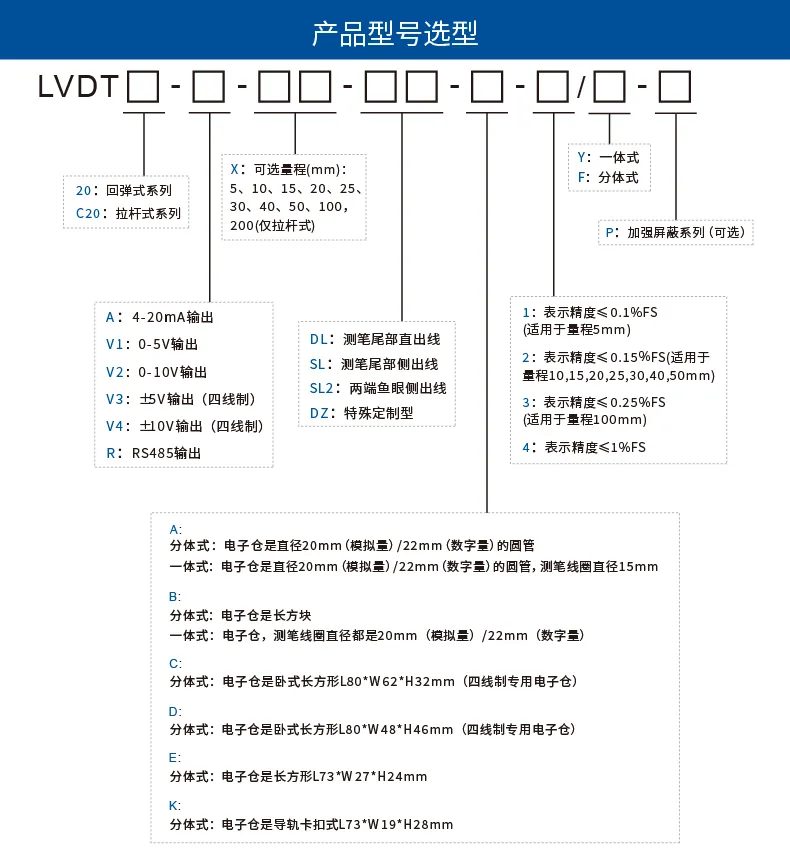

选型指导：
接线方式：
直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2. 电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B

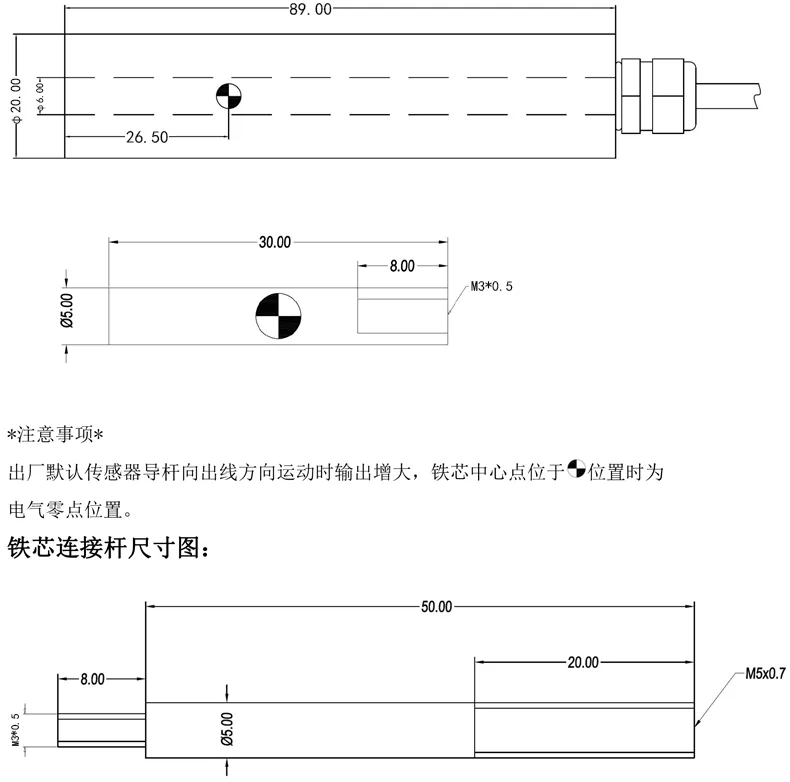

安装尺寸：
（量程5mm尺寸图，可接受其他量程定制）

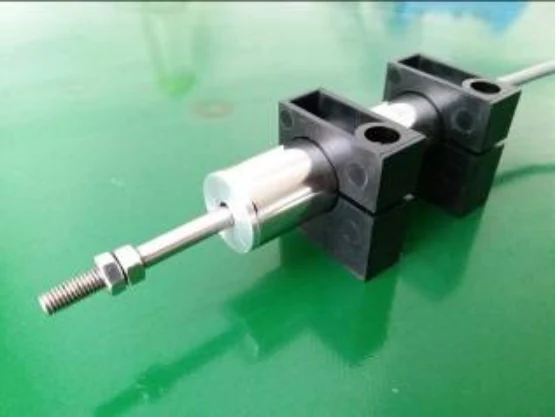

安装示意图：（量程5mm，可接受其他量程定制）
LVDT 的定位安装要求采用温度膨胀系数小的非金属夹具进行固定,如果采用金属块夹具安装会对产品性能,产生影响。
本公司有标准的夹具配件供用户选择使用,用户也可以定制安装夹具。
