LVDTFS系列防水型裂缝计
LVDTFS系列防水型裂缝计 · 米朗科技 MIRAN · 可特殊定制

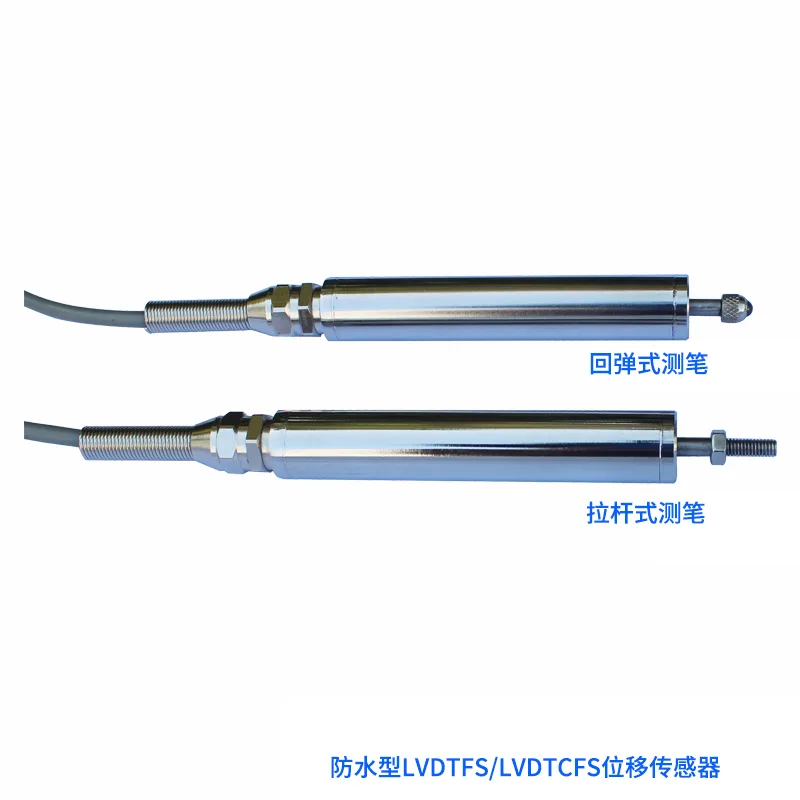

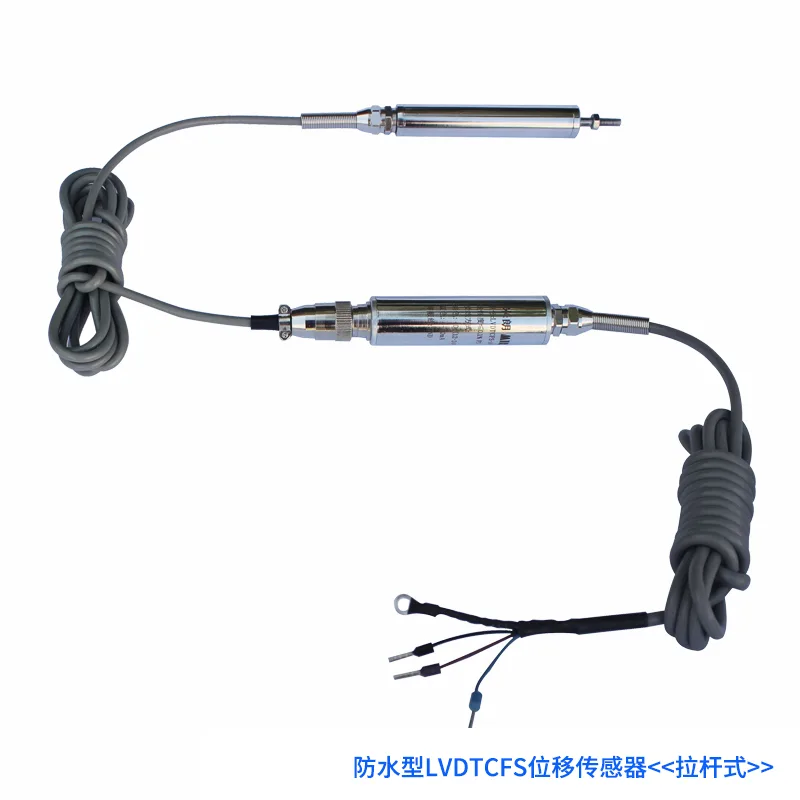

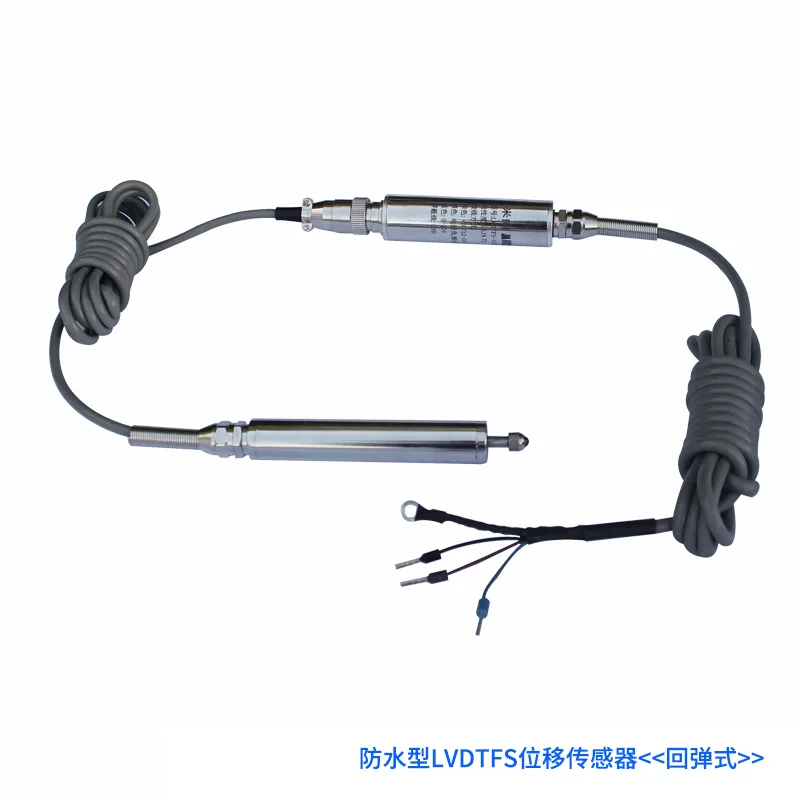

产品多角度展示
详情介绍
一、LVDTFS系列防水型裂缝计概述：
防水型差动变压器式位移传感器（LVDT）可广泛应用于航天航空，机械， 建筑，纺织，铁路，煤炭，冶金，塑料，化工以及科研院校等国民经济各行各业，用来测量伸长,振动,物体厚度，膨胀等的高技术产品。
直流LVDT具有优良的性能，采用方便的单电源+12～24V DC供电， 电子电路密封在304不锈钢金属管内,可以在潮湿和灰尘等恶劣环境中工作,输出信号为标准的可被计算机或PLC使用的0～5V, 0～10V,0±5V，0±10V，4～20mA，RS485输出。
二、LVDTFS系列防水型裂缝计应用范围：
★内置精密直线轴承，重复性好 ★探头为氮化硅陶瓷球，耐磨性好
★无滑动触点，使用寿命长 ★直流单电源供电，内置高性能信号解调器
★二线制4-20mA电流输出，三线制0-5V、0-10V、0±5V、0±10V电压输出，四线制RS485输出
★外径Φ20mm,不锈钢304外壳,拉杆式可配鱼眼
三、LVDTFS系列防水型裂缝计技术参数：
| 位移量程 | 5mm,10mm,20mm,25mm,40mm,50mm,100mm |
| 输出信号 | 0～5V, 0～10V,4～20mA，RS485 |
| 分辨率 | ≤0.1um(最高） 数字式输出是16bit |
| 线性误差 | ≤±0.25%FS |
| 重复误差 | 可达1um |
| 供电电源 | +12～30V DC |
| 工作电流 | 4～50mA |
| 动态特性 | 20Hz（拉杆式可达50HZ） |
| 耐受冲击 | 250g/11毫秒 |
| 振动允限 | 10g/2KHZ |
| 激励电压 | 3Vrms |
| 激励频率 | 5KHZ |
| 温度系数 | 零点≤0.01%/℃ |
| 灵敏度 | ≤0.025%/℃ |
| 工作温度 | -25℃～+85℃ |
| 防护等级 | IP68（测笔），IP65（变送器） |

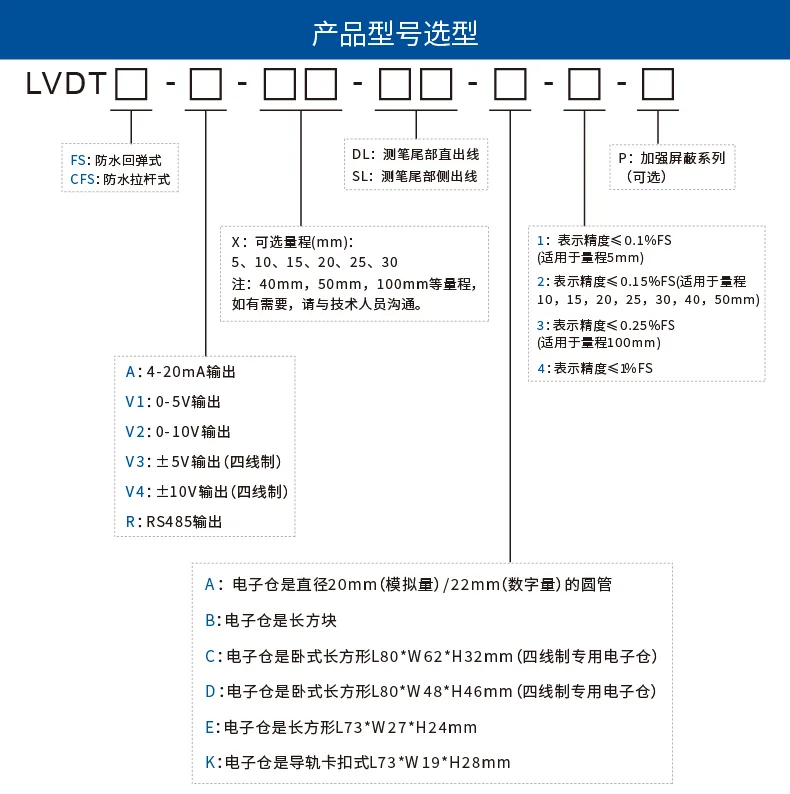

四、选型指导：
五、接线方式：
注意！！！传感器测笔和变送器必须配套（测笔编号与变送器编号一致）使用，禁止随意调换，否则传感器线性精度将严重失真。
直流稳压电源输出电压值必须在规定的使用范围内
1.电流信号输出 电缆线颜色定义：
棕色----供电电源（+） 电流输入（+）
蓝色----供电电源（-） 电流输出（-）
2. 电压信号输出 电缆线颜色定义：
棕色---- 供电电源（+）
蓝色---- 电压输出（+）
黑色---- 供电电源（-）信号输出（-）
3.数字RS-485信号输出 电缆线颜色定义：
棕色---供电电源（+）
黑色---供电电源（-）
蓝色---信号A
白色---信号B
六、安装尺寸：

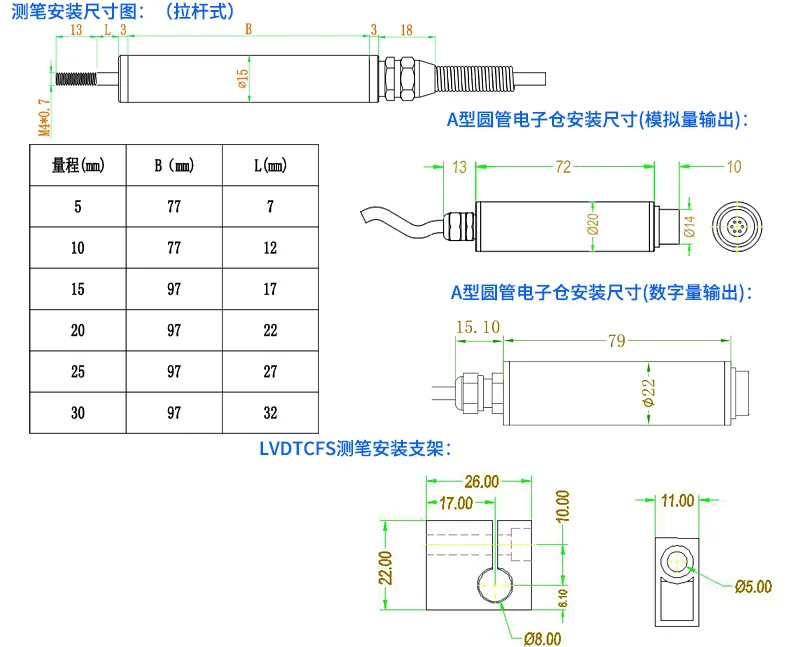

防水型拉杆式LVDTCFS：

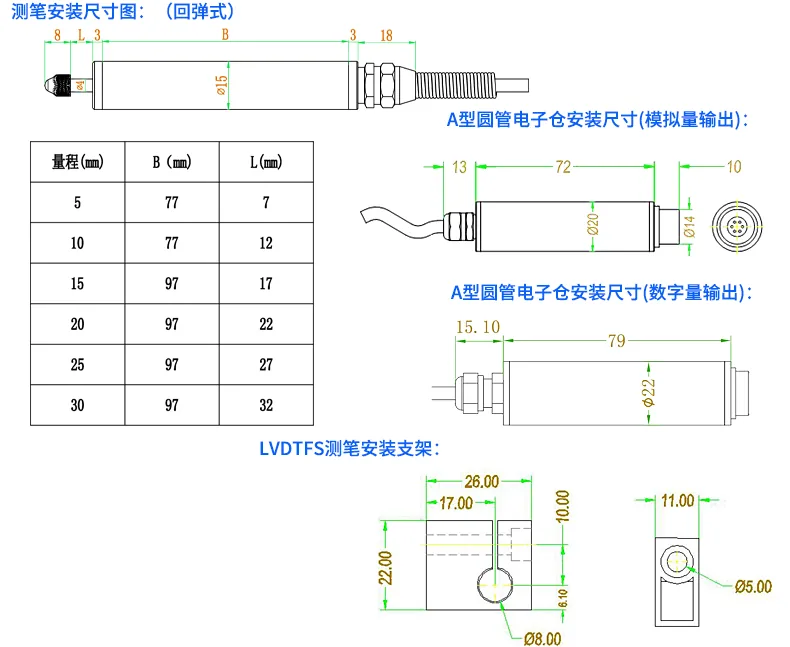

防水型回弹式LVDTFS：
